Hướng dẫn làm Ổ Cắm Thông Minh Kết Nối WiFi Sử Dụng Blynk

VIDEO hướng dẫn:

Bước 1: Chuẩn bị linh kiện

Linh kiện sử dụng:

- ESP8266 D1 Mini: (Shopee ) - Nguồn 5V: (Shopee) - Module 2 Relay: (Shopee )

FILE Code và sơ đồ: https://drive.google.com/file/d/1m4xvCtlSK67zwYpTomTFXzrv4oTTvmTp/view?usp=sharing

Bước 2: Nối dây theo sơ đồ

- Chân D1 và D2 các bạn nối với IN1 và IN2 của module Relay.

- Nguồn cấp cho Module relay và ESP8266 chung nhau 5V.

Bước 3: Gắn linh kiện vào hộp đựng

- Các bạn dùng bất cứ hộp nào có thể đựng vừa vài linh kiện bên trên. Với mình thì sử dung hộp kỹ thuật, hộp này rất dễ kiếm, giá chỉ tầm 5-10k.

                            Bước 4: Thiết lập Blynk

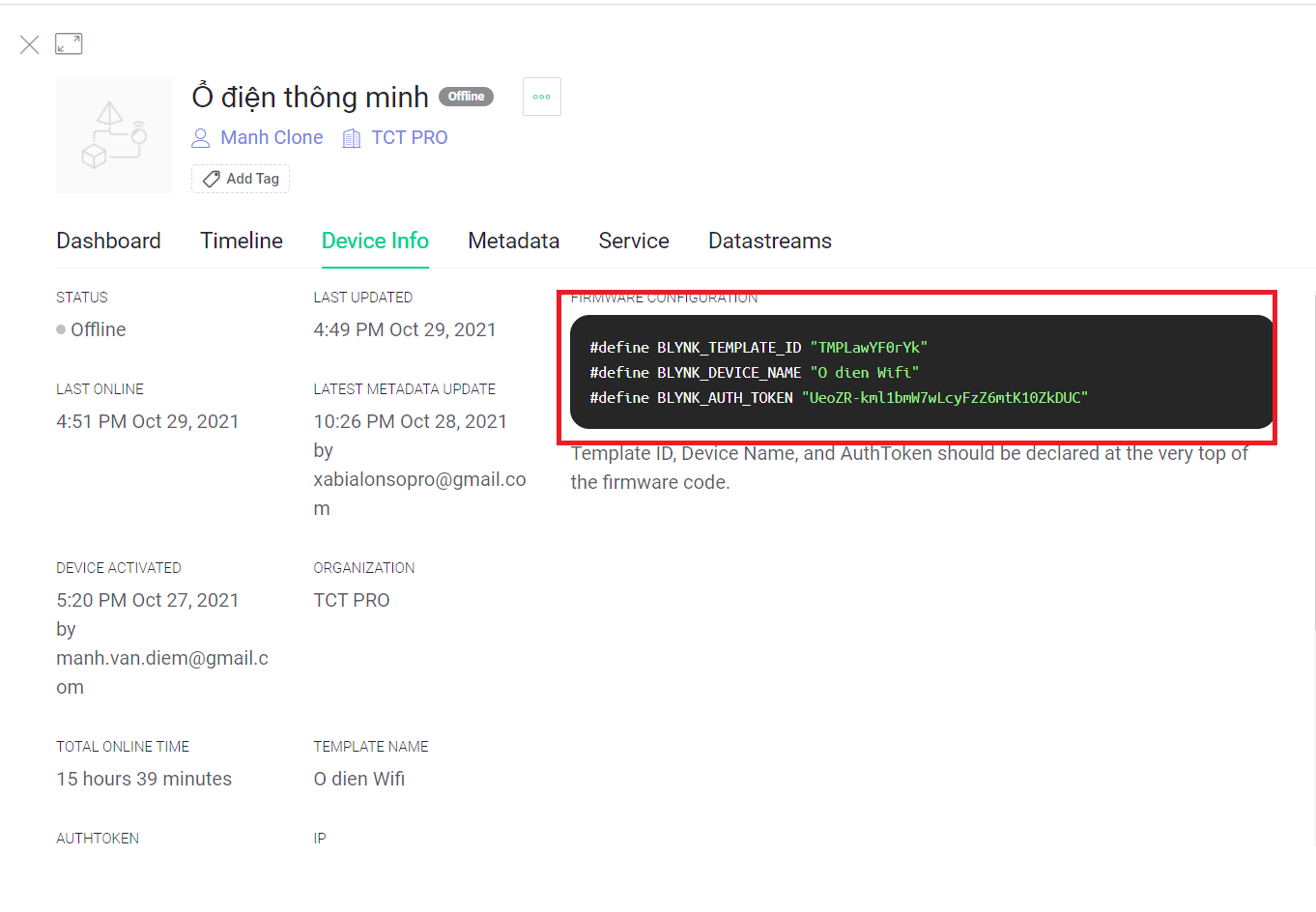

    Tạo Template, tại phần Devive Info ta sẽ được ID và Auth. Sao chép nó.

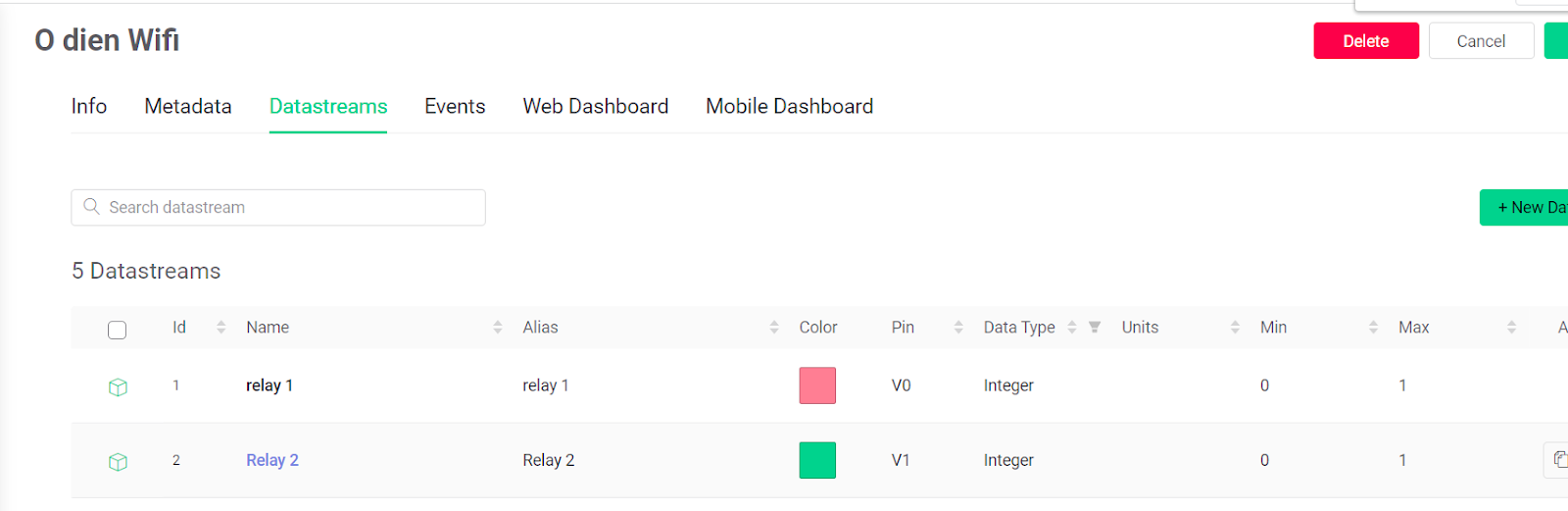

    Tạo dự án, thiết lập các biến V0, V1 tương ứng với Relay 1 và 2.

                      Bước 5: Nạp chương trình cho ESP8266

    Trước khi nạp code cho board esp cần cài thêm board esp8266 và thư viện Blynk.

- Để thêm board ESP8266 làm như sau: Mở Arduino IDE -> File -> Preferences -> dán đoạn mã sau vào ô Additional Boards "

http://arduino.esp8266.com/stable/package_esp8266com_index.json ". Sau đó vào Tools -> Board -> Board Manage -> Tìm tên esp8266 rồi Install.
- Thêm thư viện Blynk: Sketch -> Include Library -> Manage Library -> Gõ Blynk và Install

- Dán ID và Auth vừa tạo ở bước 4 vào Code -> nhập tên wifi nhà bạn vào -> nạp chương trình vào board.



Bước 6: Hoàn thiện sản phẩm

    Giờ các bạn chỉ cần thiết lập giao diện trên điện thoại và điều khiển thôi.

Chúc các bạn thành công.
