Chào các bạn, hôm nay mình sẽ hướng dẫn làm một chiếc nguồn dự phòng cho Router hoặc Modem Wifi. Nếu mất điện thì WiFi vẫn còn :D
VIDEO hướng dẫn:
Bước 1: Chuẩn bị linh kiện
Linh kiện sử dụng:
+ Các bạn cũng có thể mua lẻ pin và mạch bảo vệ tại đây: (Pin 18650 / Bảo vệ pin 3s)
- Mạch báo pin 3s: (Shopee )
- Jack DC 5.5x2.1 có ốc vặn
- Nút nhấn on/off
Bước 2: Khoan đục lỗ sẵn cho hộp
Các bạn cần chọn những điểm để đánh dấu các cổng DC vào/ra, nút nhấn báo pin và đèn báo dung lượng.

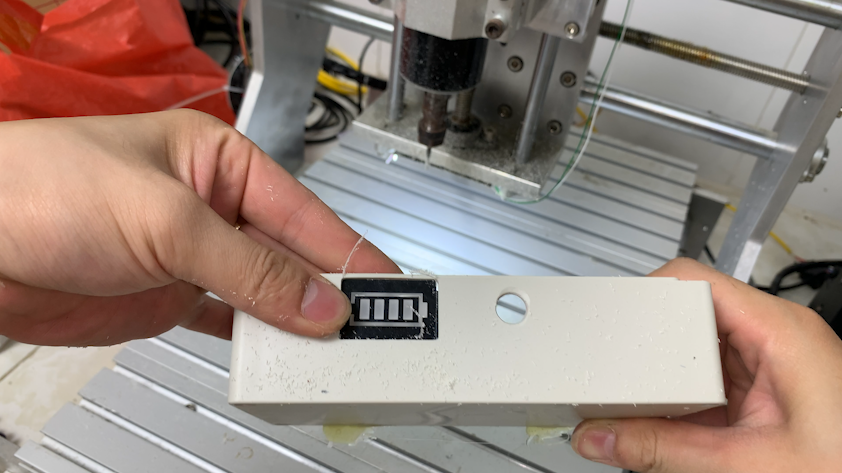

Có thể khoét các lỗ bằng mũi khoan hoặc máy CNC. ( file đục lỗ CNC cho LED báo pin mình để bên dưới).
Bước 3: Nối các linh kiện theo sơ đồ
Các bạn chỉ cần nối như sơ đồ này, đèn báo pin sẽ không sáng nếu không bật công tắc. Chỉ khi nào bạn cần xem dung lượng còn lại thì bật lên nhé.
Các bạn chỉ cần nối như sơ đồ này, đèn báo pin sẽ không sáng nếu không bật công tắc. Chỉ khi nào bạn cần xem dung lượng còn lại thì bật lên nhé.
Bước 4: Hoàn thiện sản phẩm
Đầu vào và đầu ra tương đương nhau nên có thể cắm bên nào cũng được, khi có điện thì Modem Wifi sẽ ưu tiên sử dụng điện từ cục Adapter 12.6V còn khi mất điện sẽ dùng nguồn từ cục pin.Nếu Modem hay Router nhà các bạn dùng điện áp 12V thì không lo đâu nhé ( vì khi đầy pin là 12.6V ko có cao hơn đáng kể ) còn nếu là Router hay Modem 9V thì tại đầu ra thêm một mạch hạ áp là đc nhé ( dùng loại LM2596 3A hoặc XL4015 5A đều đc nhé ).
Chúc các bạn thành công.
Đầu vào và đầu ra tương đương nhau nên có thể cắm bên nào cũng được, khi có điện thì Modem Wifi sẽ ưu tiên sử dụng điện từ cục Adapter 12.6V còn khi mất điện sẽ dùng nguồn từ cục pin.
Nếu Modem hay Router nhà các bạn dùng điện áp 12V thì không lo đâu nhé ( vì khi đầy pin là 12.6V ko có cao hơn đáng kể ) còn nếu là Router hay Modem 9V thì tại đầu ra thêm một mạch hạ áp là đc nhé ( dùng loại LM2596 3A hoặc XL4015 5A đều đc nhé ).
Chúc các bạn thành công.
