Hướng dẫn sử dụng Blynk New 2.0 - Blynk IOT

    Chào ae, ở bài viết ngày hôm nay mình xin hướng dẫn cách sử dụng blynk IOT. Blynk mới này ra mắt thay thế và bổ sung nhiều chức năng hơn bản cũ.

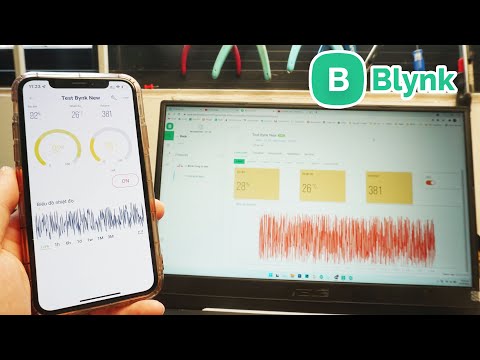

Video hướng dẫn:

Bước 1: Các linh kiện sử dụng

Linh kiện sử dụng:

- ESP8266 (Shopee / Lazada / Banggood )

Bước 2: Thiết lập Blynk

Truy cập: blynk.cloud tạo tài khoản nếu chưa có. Tại mục Templates chọn New Template

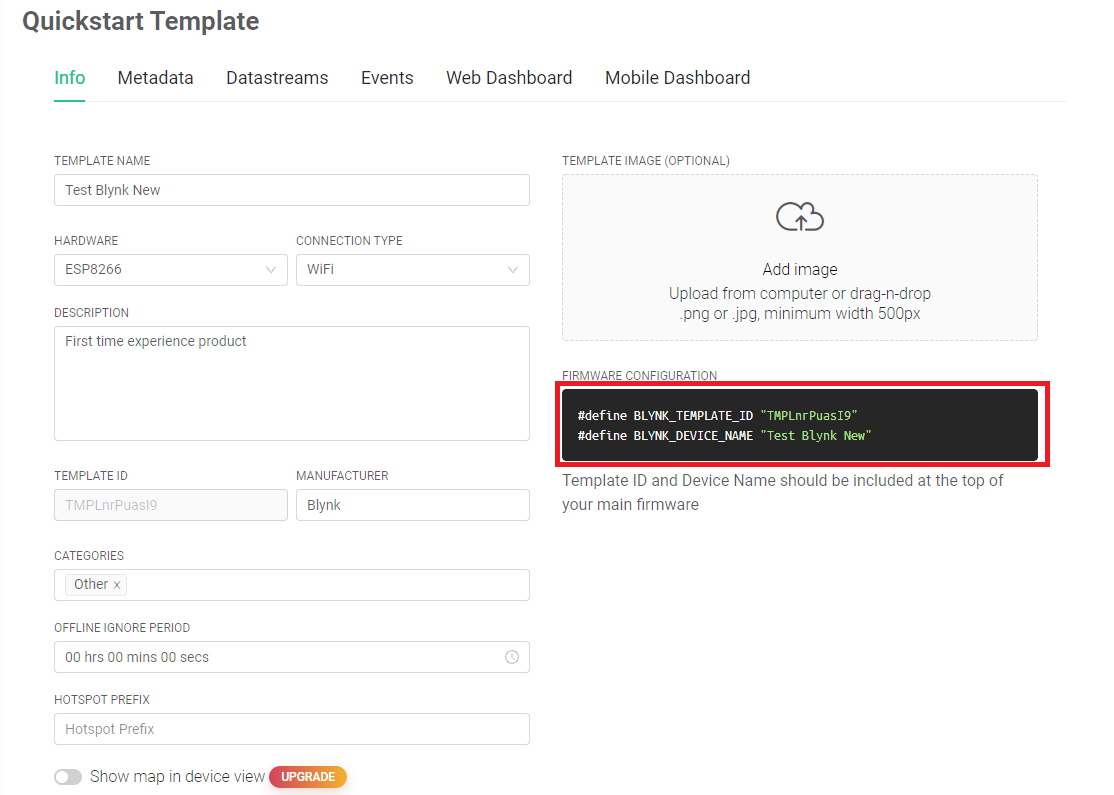

Nhập các thông số như sau:

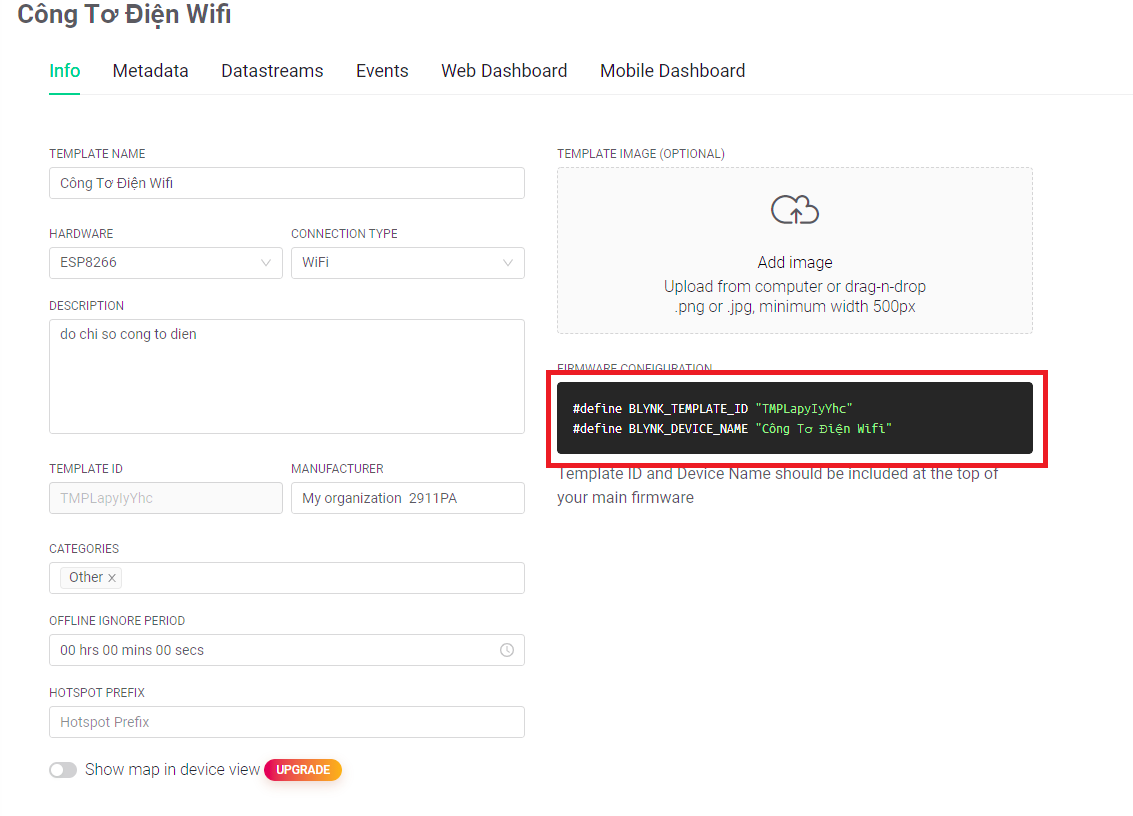

Sau đó ta sẽ có được BLYNK_TEMPLATE_ID và BLYNK_DEVICE_NAME (lát mình sẽ cần sử dụng cái này).

Sang Tab Datastream chọn New Datastream -> Virtual Pin -> lần lượt khai báo các thông số như Do am, Nhiet do, Volume,.. tương ứng với V0, V1, V2,...

...

Tại Web Dashboard có thể thiết lập giao diện hiển thị cho Web. Các bạn có thể thiết lập như sau:

Bước 3: Lập trình thiết bị

- Thêm thư viện board ESP8266 vào Arduino IDE.

   ESP8266 không có sẵn trên Arduino IDE nên ta phải thêm vào, nếu máy bạn đã có thì bỏ qua bước này.

1. Khởi động Arduino IDE. Chọn File -> Preferences, tại mục Additional Boards Manager URLs ta dán link này vào: https://arduino.esp8266.com/stable/package_esp8266com_index.json  đóng cửa sổ.

2. Chọn Tools -> Board -> Boards Manager -> gõ ESP8266 và ấn Installing.

-  Thêm thư viện Blynk

    Tải thư viện Blynk tại đây: https://github.com/blynkkk/blynk-library.git

Sau khi tải vào Arduino IDE chọn Sketch -> Include library -> Add .ZIP library và chọn file vừa tải về.

- Nạp chương trình vào board

Tải Code tại đây

    Mở File Code lập trình ( link tải bên dưới ).

    Copy BLYNK_TEMPLATE_ID và BLYNK_DEVICE_NAME vào chương trình ( 2 thông số này tạo ở bước 3). Chọn Tools -> Board -> ESP8266 Board -> LOLIN(WEMOS) D1 R2 & mini.

    Ấn Upload để nạp chương trình vào board.

Bước 4: Kết nối và thiết lập trên điện thoại

    Tải và cài đặt ứng dụng Blynk trên Apple Store hoặc CH Play về, đăng nhập tài khoản vừa tạo trên web Blynk vào. Cấp nguồn cho board Esp8266. Chọn Add New Devive -> Connect to Wi-Fi -> Ready -> Máy sẽ hiện ra thông báo kết nối với mạch Esp8266 chọn đồng ý và nhập tài khoản, mật khẩu Wi-Fi nhà bạn vào.

    Sau khi kết nối thành công ta có thể kéo lần lượt các Widget Box để hiển thị từng thông số mong muốn ( các thông số là các V0 -> V3 tạo ở trên ). Giao diện có thể tuỳ chỉnh, sắp xếp theo cá nhân thích.

    Vì là dùng bản miễn phí nên nhiều chức năng chuyên nghiệp hơn bị giới hạn, ae có thể nạp tiền nâng cấp gói.

    Đây là giao diện sau khi gán các thông số và hoạt động.
